　　1.一种利用气压实现紧急制动功能的电子机械制动装置，包括主制动单元(1)、执行单元(2)和紧急制动单元(3)，其特征在于：所述主制动单元(1)包括主电源(11)、主电子控制单元(12)、驱动电机(13)、齿轮组(14)、滚珠丝杠(15)和制动块(16)，所述主电源(11)与主电子控制单元(12)用电信号连接，所述主电子控制单元(12)通过电信号连接到驱动电机(13)，所述驱动电机(13)的输出轴依次与齿轮组(14)和滚珠丝杠(15)转动连接，所述滚珠丝杠(15)可以将驱动电机(13)的转动转化为线性运动，从而驱动制动块(16)进行线所述的一种利用气压实现紧急制动功能的电子机械制动装置，其特征在于：所述执行单元(2)包括制动盘(21)、驱动轴(22)、摩擦片(23)和制动卡钳(24)，所述制动盘(21)连接到车辆的驱动轴(22)，所述一对摩擦片(23)安装在制动卡钳(24)上，使其与制动盘(21)的两侧相对，所述摩擦片(23)可以线)时可以产生制动效果，当与制动盘(21)分离时解除制动。3.根据权利要求1所述的一种利用气压实现紧急制动功能的电子机械制动装置，其特征在于：所述紧急制动单元(3)包括紧急电源(31)、紧急制动电子控制单元(32)、气体供给装置(33)、储气筒(34)、电磁开关阀(35)、气动腔室(36)和动力传递机构(37)，所述紧急电源(31)与紧急制动电子控制单元(32)用电信号连接，所述紧急制动电子控制单元(32)通过电信号连接到主电子控制单元(12)和电磁开关阀(35)，所述气体供给装置(33)与储气筒(34)用气管路连接，所述储气筒(34)开云科技通过气管路连接到电磁开关阀(35)，所述电磁开关阀(35)通过气管路与气动腔室(36)相连，所述动力传递机构(37)的两端分别与气动腔室(36)和制动块(16)相连。4.根据权利要求3所述的一种利用气压实现紧急制动功能的电子机械制动装置，其特征在于：所述电磁开关阀(35)包括一个两位两通进气电磁阀(3501)和一个两位两通排气电磁阀(3502)，所述进气电磁阀(3501)和排气电磁阀(3502)通过电信号与紧急制动电子控制单元(32)相连。5.根据权利要求3所述的一种利用气压实现紧急制动功能的电子机械制动装置，其特征在于：所述电磁开关阀(35)的进气口(a)与储气筒(34)相连，所述电磁开关阀(35)的出气口(b)与气动腔室(36)相连，所述电磁开关阀(35)的排气口(c)通向大气。

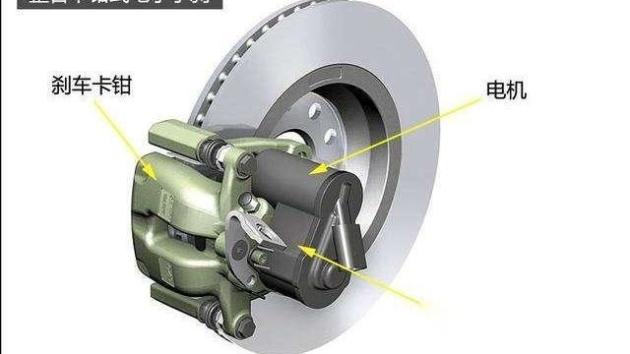

　　本实用新型公开了一种利用气压实现紧急制动功能的电子机械制动装置，包括主制动单元、执行单元和紧急制动单元，所述主制动单元包括主电源、主电子控制单元、驱动电机、齿轮组、滚珠丝杠和制动块，所述执行单元包括制动盘、驱动轴、摩擦片和制动卡钳，所述紧急制动单元包括紧急电源、紧急制动电子控制单元、气体供给装置、储气筒、电磁开关阀、气动腔室和动力传递机构。本实用新型能够在电子机械制动系统主制动单元故障、主电源故障等情况下利用气压实现紧急制动功能，能够提供足够的制动力，结构更简单，安装更方便，可靠性也较高。可靠性也较高。可靠性也较高。
